3d für Anfänger - Modelle

nokol · 14. Februar 2009, 20:56

ALso ich es beantwortet nicht ganz deine frage aber ich empfehle dir fürs Importtieren von .Obj diese .dll

gmc.yoyogames.com/index.php?showtopic=409540

so gehts:

1.nimm die dll und mache die in den gleichen wie deine gmk

2.erstelle ein obj_loader mache im "Creat Event"

GML-Quellcode

alarm[0]=1

3. im "Game Start " event

GML-Quellcode

global.bla= d3d_model_create();

4.im "alarm[0]" Event

GML-Quellcode

GMModelEx_ModelSave( GMModelEx_ModelImport(("DEIN.obj"),0),"DEINGEWÜNSCHTERNAME.tmp", 1);
d3d_model_clear(global.bla)
d3d_model_load(global.bla,"DEINGEWÜNSCHTERNAME.tmp")

5.In deinem Objekt " draw " event

GML-Quellcode

d3d_transform_set_identity();
d3d_transform_add_translation(-x,-y,0);
d3d_transform_add_rotation_z(direction);
d3d_transform_add_translation(x,y,0);
d3d_model_draw(global.bla,x,y,z,background_get_texture(tex_bla))
d3d_transform_set_identity();

Titan · 14. Februar 2009, 21:08

ich weiß nicht ganz ob das an mich gerichtet war(siehe oben) aber falls doch dan hast du mich nicht ganz verstanden ich öffne mein gespeichertes auto mit anim8tor und es ist weg.

mauge · 15. Februar 2009, 07:40

Titan schrieb:

Ich habe ein Auto object erstellt (mit Anim8tor)und als Auto.obj gespeichert ich wollte die datei wieder öffnen aber dann war das Auto nicht mehr da...
ich habe wieder ein Auto erstellt, gespeichert, wollte es wieder öffnen aber es war wieder nicht mehr da.
Muss ich noch etwas besonderes machen?

Womit wolltest du es im Nachhinein öffnen? Hast du dein Auto auch im Anim8or Format gespeichert? Falls du es nur als .obj gespeichert hast, kannst du es nicht einfach laden, sondern musst es importieren ("Object -> Import..."). Eigentlich solltest du wissen, dass so ziemlich jede Software (egal in welchem Bereich) ein eigenes Speicherformat besitzt und es grundsätzlich immer Sinn macht, dieses auch zu verwenden.

nokol · 15. Februar 2009, 08:27

ja du hast recht, aber Moolts Variante mit dem .obj laden daurt ziemlich lange, da bist du mit meiner Variante besser und schneller dran

maxda · 15. Februar 2009, 16:16

Golem 3D läuft aber nicht unter Vista (auf der Website steht ja auch, dass es nur unter xp läuft, oder habe ich etwas faslch gemacht?)!

J@kob · 15. Februar 2009, 20:34

ich habs auch nicht auf xp zum laufen gebracht .. da kommt immer eine fehlermeldung (Golem hat ein problem festgestellt und muss beendet werden ..)

Megamag · 15. Februar 2009, 21:19

Golem hat ein problem festgestellt und muss beendet werden

Ja, genau das ist bei mir auch so.

flogy · 24. März 2009, 20:18

Wie kann ich eigentlich ein 3D Modell skalieren? Ich möchte es z.B. 10x so gross haben.

GML-Quellcode

d3d_transform_set_identity();
d3d_transform_set_scaling(10, 10, 10);
d3d_model_draw(tree,camera.x,camera.y,20,background_get_texture(tex_tree));
d3d_transform_set_identity();

Funktioniert jedoch nicht

Was mache ich falsch?

MfG flogy

Moolt · 24. März 2009, 21:37

Probiers mal mit:

GML-Quellcode

d3d_transform_add_translation(-x,-y,0);
d3d_transform_add_scaling(10,10,10);
d3d_transform_add_translation(x,y,0);
d3d_model_draw(tree,camera.x,camera.y,20,background_get_texture(tex_tree));
d3d_transform_set_identity();

flogy · 25. März 2009, 17:40

Das nützt nichts. Das Objekt verschwindet dann einfach

Moolt · 25. März 2009, 19:49

Ups, meine Schuld.

GML-Quellcode

d3d_transform_add_translation(-camera.x,-camera.y,20);
d3d_transform_add_scaling(10,10,10);
d3d_transform_add_translation(camera.x,camera.y,20);
d3d_model_draw(tree,camera.x,camera.y,20,-1);
d3d_transform_set_identity();

So müsste das aussehen. Ich schreibe demnächst vielleicht ein Tutorial über Transformationen, dann werde ich diesen Vorgang genauer erklären.
Falls du den Baum jetzt immer noch nicht siehst, musst du weiter hinauszoomen, denn 10fache Vergrößerung ist schon arg groß.

flogy · 25. März 2009, 20:55

So hat's geklappt, danke!
Muss wohl einfach noch ein wenig mit den Transformationen spielen, um zu sehen, wie sie genau funktionieren.

MfG flogy

MasterXY · 22. November 2009, 15:05

ich hab noch ein Problem mit den Texturen. Wenn ich mir das Modell in Animator anschaue und die Textur lade und sie einfüge passt sie genau aufs Modell, wenn ich es danach aber im GM lade und die selbe Textur nehme ist sie einma in der Mitte des Modells komplett klein drin und weiter nichts.

Moolt · 22. November 2009, 15:08

Spiegel die Textur mal horizontal, bei mir hilft es meistens.

MasterXY · 22. November 2009, 15:19

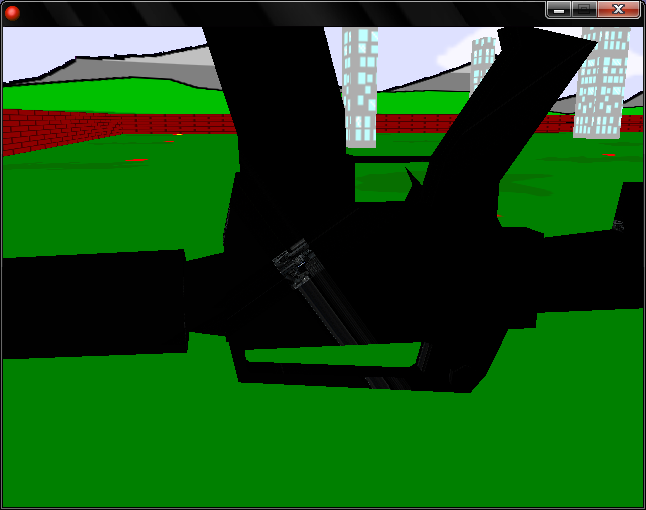

Genauer gesagt wird sie nicht richtig platziert:

Schattenphoenix · 25. November 2009, 23:29

Sieht nach Texturkoordinaten aus *g*
Wie das mit dem GM geht, weiss ich selber grad nicht, hab schon ewig nix mehr gemacht aber am besten du schaust dir ma das Script von Moolt an, da werden die Texcoords verarbeitet soweit ich weiss.

MasterXY · 26. November 2009, 21:54

Jo. aber in anderen Programmen (Anim8or, SketchUp) wird die Textur ja richtig angezeigt.

mauge · 27. November 2009, 01:58

Hin und wieder habe ich das gleiche Problem bei Anim8or Modellen. Das hängt mit den UV Koordinaten zusammen. Falls du mit Marzipan arbeitest, sollte das beim Import schon meckern. Ansonsten versuch's mal mit einem anderen Programm und leg die Textur nochmal komplett neu drauf.

haha97 · 30. Dezember 2009, 11:14

Sehr gutes TUT. Lernt man viel. Nur bei mir (ich habe Anim8or) mache ich immer extra punkte für die arme ,damit ich sie rauziehen kann. aber dann entseht eine neue Fläche die ich nicht haben möchte aber auch zu sehen ist (also z.B. von der Front-Ansicht ist zwischen Arm und köper kein leerer Raum. Weiß da jemand weiter? kann leider kein Beispiel anhängen:

xx-XtremeX-xx · 30. Dezember 2009, 19:34

Hey zusammen

Anlässlich eines neuen 3D-Games, in dem ich auch 3D-Objekte (komplexer als primitives) einbauen möchte, habe ich nochmals diese Seite hier durchgeschaut und bemerkt, dass Ihr womöglich wisst, wieso das bei mir mit den Texturen net so will.
Ich verwende zur Erstellung der *.obj -Dateien Anim8tor. Das Erstellen ist als solches auch kein Problem, nur wenn ich beginnen will mit Materials bzw Texturen zu arbeiten läuft alles schief. :pinch:

1. Problem: Ich lade das obj nach Tutorial, also wie hier beschrieben. Die Texturen werden ja hier extern geladen - nun das geht bei mir nicht immer, die Texturen (egal was ich nehme) füllen das Objekt nur mit einer einzelnen Farbe... Beispiel: Himmel (Wolken, weiss, blau) lädt das gesammte Objekt hellblau (nach dem Motto wo sind den die Wolken geblieben?).
2. Hab mir gedacht ich lad mir mal diesen Lith Unwrap - Editor und generiere mir die gleiche Textur, die ich zuvor im Anim8tor angewendet habe, um diese dann auch korrekt im GM anzuwenden. Leider funzt das net - die UV - Map kann nicht gefunden werden...

Eigentlich möchte ich nur wissen, wie ich entweder das fixfertige Model (inklusive Materials) in GM so einfügen kann, dass sich die Texturen nicht ändern, oder wie ich (wie hier im Tutorial) die Textur so speichern kann, dass mein Model dann korrekt darauf (externe Bild-Textur) zugreiffen kann.

Vielen Dank für die Hilfe!

@haha97: Hast du denn auch die Arme zu Meshes konvertiert? Hier, das sollte helfen: Klick!
